| 轴向复式波纹补偿器(HZF) |
|
|
补偿器由一个或多个波纹管串接在一起，波纹管外有可使波纹管轴向移动的外套筒，即是保护装置，又保持了它的稳定性。
用途：轴向型复式波纹补偿器用于轴向补偿、补偿量大、比较经济是其特点
型号：DN32-DN1000，压力级别：0.1Mpa-2.5Mpa
连接方式：1、法兰连接 2、接管连接
产品轴向补偿量：30mm-450mm | |

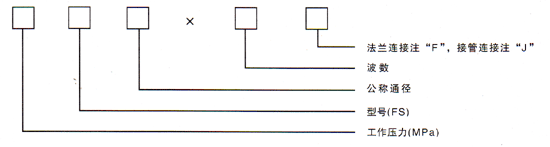

| 一、型号示例： |
|
|
举例：0.6FS100×20F
表示：工作压力为0.6MPa，通径DN=100mm，波数为20，法兰连接的复式波纹补偿器。 |
| |
| 二、使用说明： |
| 复式波纹补偿器，可以满足管道的轴向补偿，补偿量大，比较经济是其特点。法兰连接按机标JB81-59供货，也可以根据用户要求按国标、化标或其它标准供货。 |
| |
| 三、对固定支座的作用力： |
压力推力：Fp=100·P·A （N）
轴向弹力：Fx=Kx·X (N)
式中：P： 最高工作压力或最高试验压力 MPa
A： 有效面积（查样本） cm2
Kx： 补偿器轴向刚度 N/mm
X： 补偿器使用的轴向补偿量 mm |
| |
| 四、应用举例： |
某碳钢管道，公称通径DN=500mm，工作压力P=0.4MPa，介质最高温度Tmax=250℃，最低温度Tmin=0℃，疲劳破坏次数N=1500次。所需补偿管道固定支座间的距离L=85m，接管连接，试选型并计算支座受力。
1、选型，管段所需补偿量为：
X=a·L·△T
=0.0133×85(250-0)
=283mm |
|
|
| 式中：a为线膨胀系数，取0.0133mm/m·℃(查样本选0.6FS500×J) |
| |
2、支座压力：
查样本0.6FS500×12J补偿器 A=2445cm2 Kx=141N/mm
压力推力：Fp=100·P·A=100×0.6×2445=146700N
轴向弹力：Fx=Kx·X=141×283=39903N
支座受力：F=Fp+Fx=146700+39903=186603N | |
