| 轴向型外压式波纹补偿器(HZW) |
|
补偿器由一个或多个波纹管通过中间接管串接在一起，两端分别与内封板和封底板焊接后，再分别与通管外管相连、波纹管波数较多。
用途：轴向外压式波纹补偿器(轴向型波纹补偿器)主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。
型号：DN32-DN1600，压力级别：0.1Mpa-2.5Mpa
产品轴向补偿量：18mm-400mm |
| | |

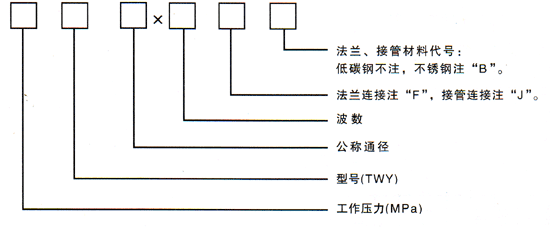

| 一、型号示例 |
|
|
举例：0.6TWY500×8JB
表示：公称通径为500mm，工作压力为0.6MPa(6kg/cm2)波数为8个，不锈钢管连接的轴向型外压式波纹补偿器。
注：疏水口的设置按用户要求。 |
| |
| 二、使用说明： |
| |
| 轴向型波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。 |
| |
| 三、轴向型外压式波纹补偿器对支座作用力的计算：（不考虑温度对补偿量及刚度的修正） |
| |
例：一碳钢管路，公称通径500mm，工作压力0.6MPa；介质温度350°C ，环境最低温度-10°C，安装温度为20°C，管线长如图，疲劳破坏次数要求3000次。要安装一外压补偿器，试计算补偿器对支座的作用力。

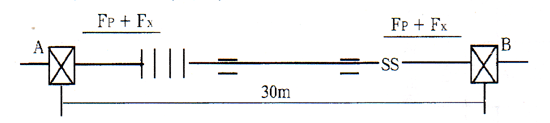

外压补偿器一般安装位置如下（图示）： |
|
|
解：（1）热变形计算：△L=a·t·L=0.0133×360×30=143.6mm
（2）根据使用条件和热变形计算数据，查样本可选用0.6TWY500×8F，N=3000次，
X0=192mm Kx=272N/mm。(不做预变形)
（3）A、B管架受轴向力：
内压推力：Fp=100·P·A=100×0.6×3167=190020N
轴向弹力：Fx=Kx·X\272×143.6=39059.2N
Fz=Fp+Fx=190020+39059.2=229079N | |
